DJI Transmission
つながる、その先のビジョンへ
DJIの空撮用の映像伝送技術をもとに生まれたDJI Transmission
は、映像レシーバー、モニター、コントローラー、レコーダーを
組み合わせた一体型ソリューションを提供します。
Roninシリーズ製品やDJI Master Wheelsとの使用を想定して設計
されているため、完全に統合された画期的な伝送性能を発揮し、
映像業界に革新をもたらします。
伝送性能
新たな扉を開く
HDライブ映像を長距離伝送
DJI Transmissionは、O3 Pro映像伝送技術を採用し、最大伝送距離6 km[1]の地上伝送を実現します。
また、最大ビットレート40Mbpsでの1080p/60fps動画伝送や16-bit 48 kHzでのライブ音声モニタリングに対応。
スケールの大きな撮影現場でも、高品質の映像・音声遠隔モニタリングを可能にします。
終点間の超低遅延伝送
映像トランスミッターとレシーバー内蔵の遠隔高輝度モニターには、DJI Ronin 4Dと同じチップが採用されています。
接続性能が最適化され、ALEXA Mini LFのようなシネマカメラとペアリングする時でも、終点間の超低遅延伝送を実現します。
シームレスな自動周波数ホッピング
O3 Pro映像伝送技術は、従来の2.4 GHzと5.8 GHzの周波数帯に加え、DFS(動的周波数選択)*を追加。
最大23チャンネルから選べるので、プロの撮影クルーは、現地の規制を遵守した、干渉のない伝送チャンネルを利用できます。
また、DJI Transmissionは、3種類の周波数帯間の自動周波数ホッピングに対応し、電磁環境を自動的にスキャンして、最適な無線チャンネルに切り替えます。

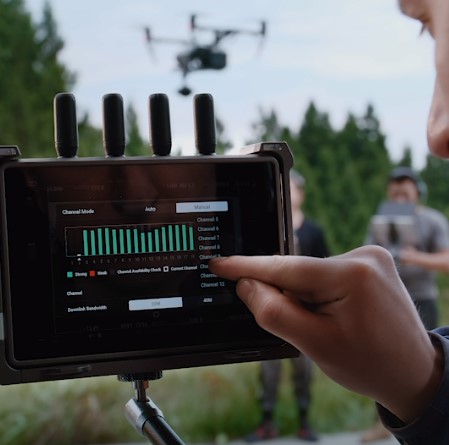

さらに、内蔵の周波数掃引ツールを使って、最適なチャンネルを手動で選択して、デバイス間の干渉を回避することもできます。

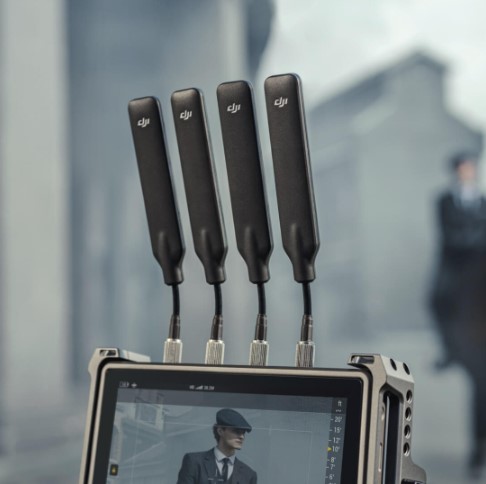

高利得アンテナ[2]を取り付けると、伝送性能はさらに向上します。
1つのトランスミッターから複数同時受信
高輝度遠隔モニターと映像レシーバーは、共に、1つのトランスミッターから複数のレシーバーへ映像と音声を伝送することができ、2種類の伝送モードで利用できます。

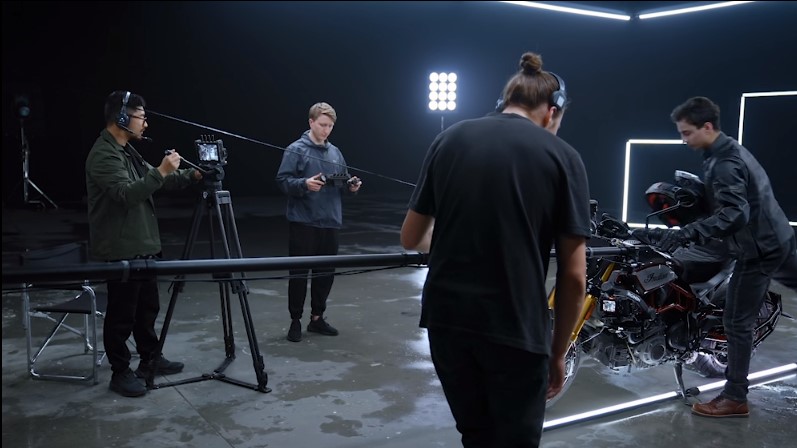

デフォルトの配信モードでは、受信レシーバー数の上限がなく、現場で照明、美術、メイクアップを担当する複数のチームで撮影を行う場合など、リアルタイムでモニタリングするのに便利で、効率性を高めます。同様に、ライブ映像のビットレートと入力映像のビデオ コーデックをリアルタイムで表示できます。

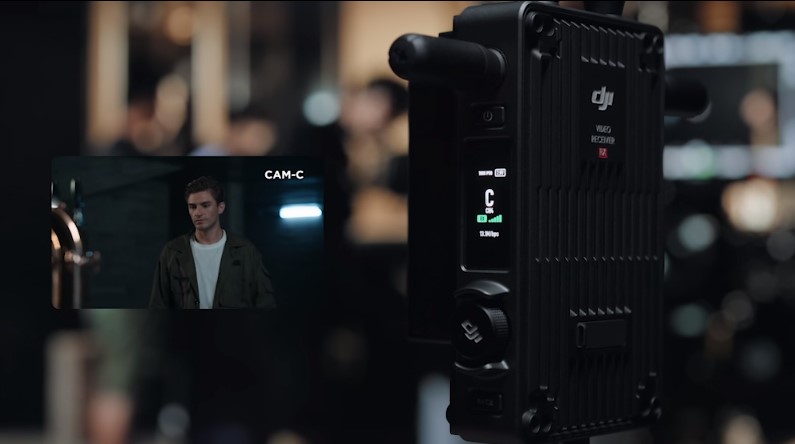

モニタリングするカメラ インデックスを切り替えたい場合、伝送チャンネルを確認する必要はなく、単純に該当するインデックスを選択するだけでよく、撮影効率を大幅にアップすることができます。

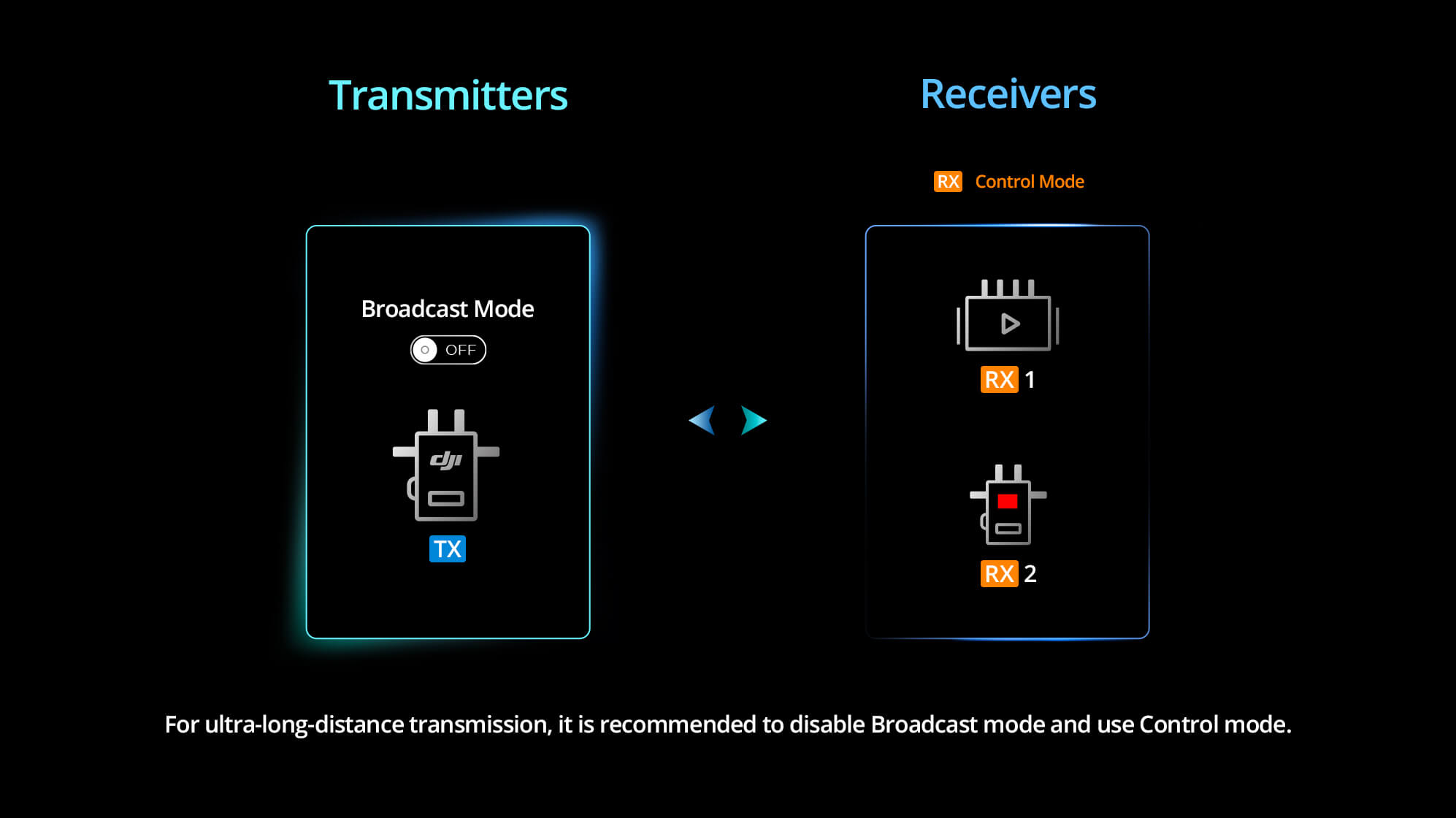

DJI Master Wheelsや他の制御デバイスを接続するには、高輝度遠隔モニターもしくは映像レシーバー上で制御モードを選択して、映像トランスミッターとリンクします。
次に、Ronin 2、RS 3 Pro、およびカメラのフォーカス調整は、最大2台のレシーバー側で遠隔操作することができ、配信モードで接続された他のデバイスには影響しません。
加えて、映像レシーバーは、リアルタイムでの1対1長距離音声伝送が可能なボイスコールに対応し、撮影監督、ディレクター、クライアントとのシームレスなコミュニケーションを実現します。
多様な設定が可能

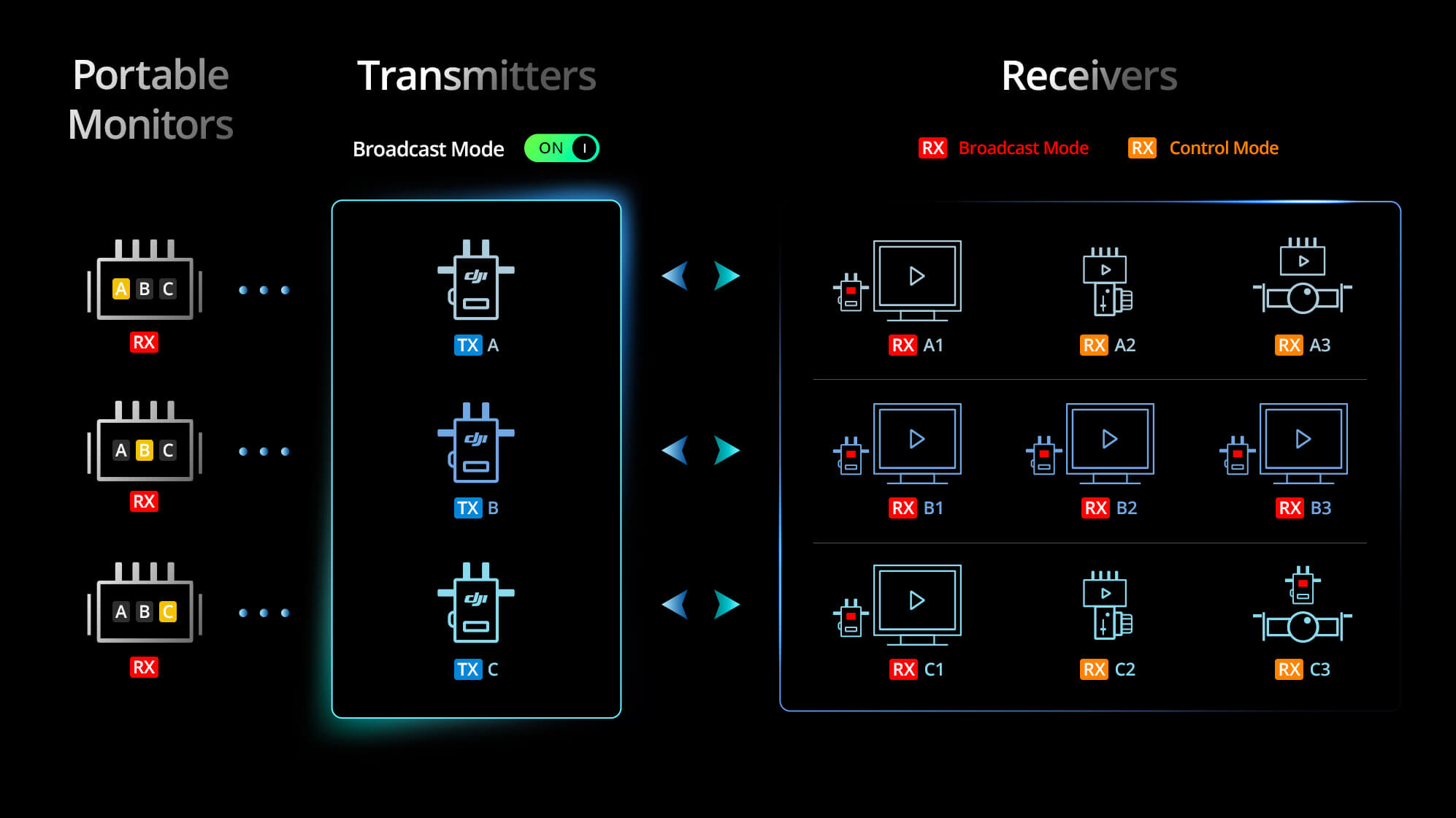

複数のトランスミッターと複数のレシーバー
1つのトランスミッターと2つのレシーバー

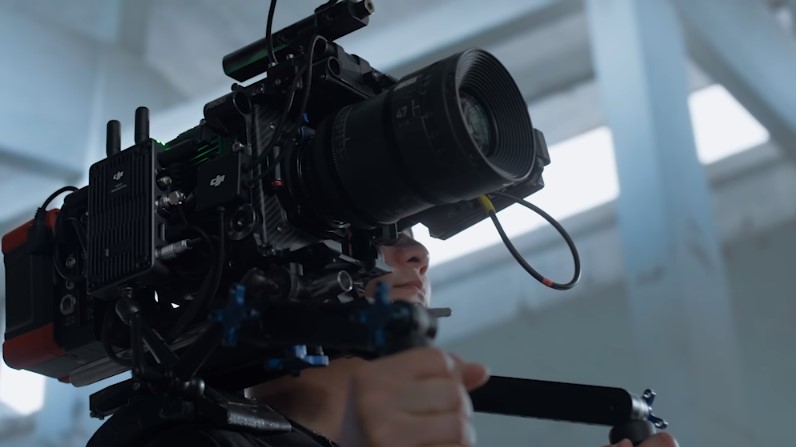

メタデータの伝送
DJI 映像レシーバーは、SDI経由のカメラ メタデータ伝送に対応しています。ARRIやREDなどの主要なシネマカメラと併用すると、ファイル名、タイムコード、記録トリガー、カメラ設定(シャッター速度、ISOなど)、レンズ情報(絞り、焦点距離)などの情報を、レシーバーからモニターやQTAKEに伝送でき、ディレクター、映像作家、デジタイメージング テクニシャンたちは撮影の詳細情報を現場で受け取れます。

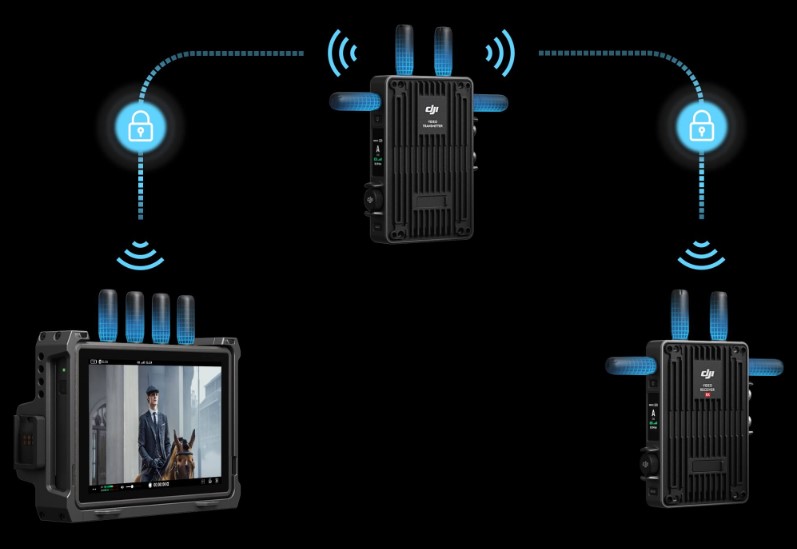

暗号化された安全な映像伝送
DJI Transmissionは、安全性の高いペアリング機能とAES 256-bit暗号化技術に対応し、ユーザー情報への不正アクセスを防ぎます。また、DJIが独自開発したチップと伝送プロトコルにより、DJI Transmissionは非常に高い安全性を確保し、撮影した映像を保護します。
Boxue Wang、撮影監督
「DJI Transmissionは、映像制作のプロセスを最適化するだけでなく、配線の煩わしさや距離制限から解放してくれます。DJIは、映像制作者のことを心から考え、支援するツールを生み出してくれるので、撮影者は制作に集中できます。細部まで作りこまれたこのツールは、映像業界の効率化を真に促進していくでしょう。」
主な作品:Nice View 奇跡、薬の神じゃない! 、陰陽師: とこしえの夢
モニタリング体験
ビジョンが広がる

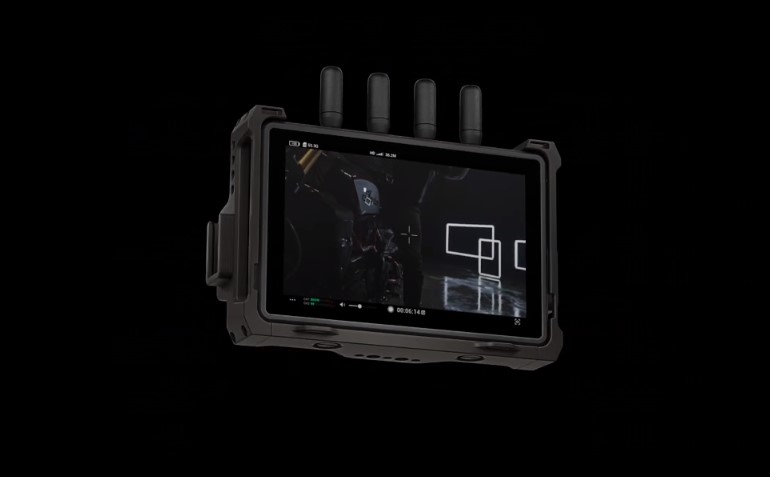

広色域のタッチ画面
強化ガラスを使用したスクリーンプロテクターとプロ向けモニターフードが同梱され、非常に明るい照度環境下でも、豊富で忠実な色合いを表示します。
1920×1200の解像度を持つ画面は、オンスクリーンディスプレイ (OSD)機能に対応し、撮影パラメーターのような視覚詳細情報を表示するため、必要な情報に簡単にアクセスでき、シームレスなモニタリングを実現します。
一体型設計
従来のモデルと異なり、DJI 高輝度遠隔モニターは、レシーバー機能が内蔵されているため、携帯性が向上し、効率的にセットアップでき、どんな撮影現場でも素早く撮影を開始できます。
遠隔モニターには、Ronin 4Dと同じ画像処理チップが内蔵されています。これにより、遠隔モニターはモニタリング以外にも様々な機能に対応し、一台でレシーバー、コントローラー、レコーダーの役割も果たし、撮影の効率性を高めています。
サポートツール
高輝度遠隔モニターには、セーフティゾーン、フレームガイド、ゼブラストライプ、フォルスカラー、ピーキング、ウェーブフォームといったサポートツールが搭載され、2回タップするだけでズームを制御し、モニターのカラー キャリブレーション、カスタム 3D LUTも使用することができ、正確な構図、露出、焦点調整を行えます。
独立した録画・再生機能
高輝度遠隔モニターには、microSDカードスロットが搭載され、1080p/60fpsまでのH.264ライブ映像の独立した録画や再生が可能です。
遠隔モニターは、カメラと同期しながら録画の開始・停止を自動で行い、撮影現場で簡単にプロキシファイルを編集できます。
複数の遠隔モニターを併用する場合は、他のモニターを干渉することなく、各モニターで別々に映像を録画したり、再生したりすることができます。
幅広い制御オプション
拡張するDJIエコシステム
モーションコントローラー

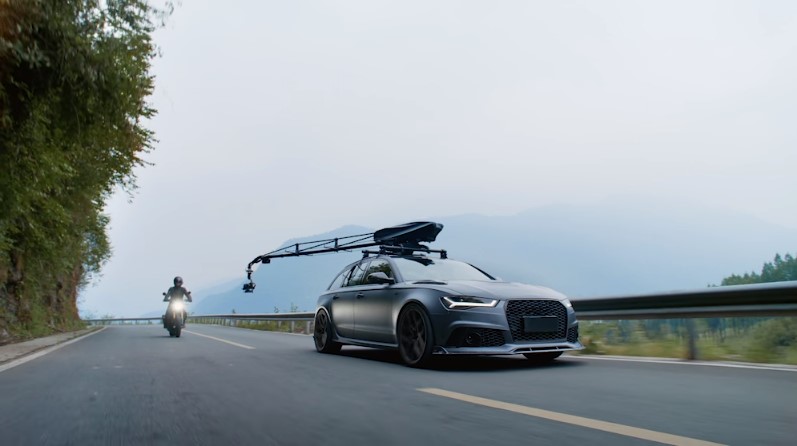

高輝度遠隔モニターはジャイロセンサーを内蔵しているため、アクセサリーを追加しなくても、単独でモーションコントローラーとして使用でき、Ronin 2やRS 3 Proを制御することが可能。これにより、動いている車での撮影やジブを使った撮影などで、より複雑なカメラワークに対応できます。
Ronin 4D ハンドグリップに対応
高輝度遠隔モニターには拡張用保護フレームがあり、様々なアクセサリーを取り付けられます。Ronin 4D ハンドグリップ[2]をモニターに取り付けると、ジョイスティックでRonin 2やRS 3 Proのジンバル制御、フォーカスホイールを使ったフォーカス調整、絞りやシャッター、ISOなどのカメラパラメーターの調整が可能です。また、録画ボタンで録画の開始・停止も操作でき[3]、Ronin 4Dと同じような撮影を体験できます。

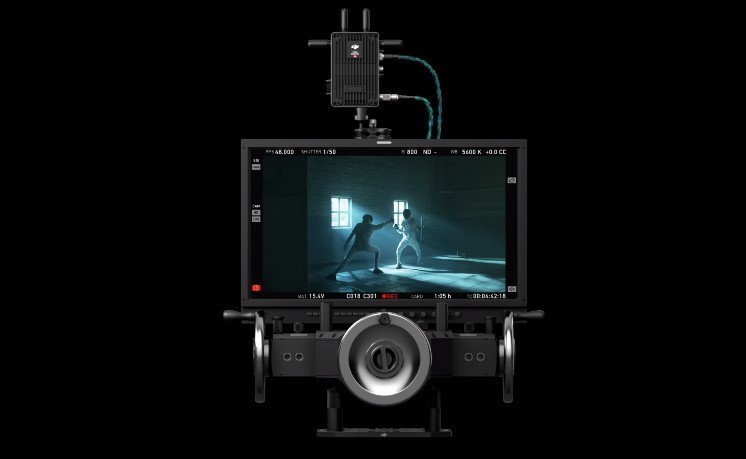

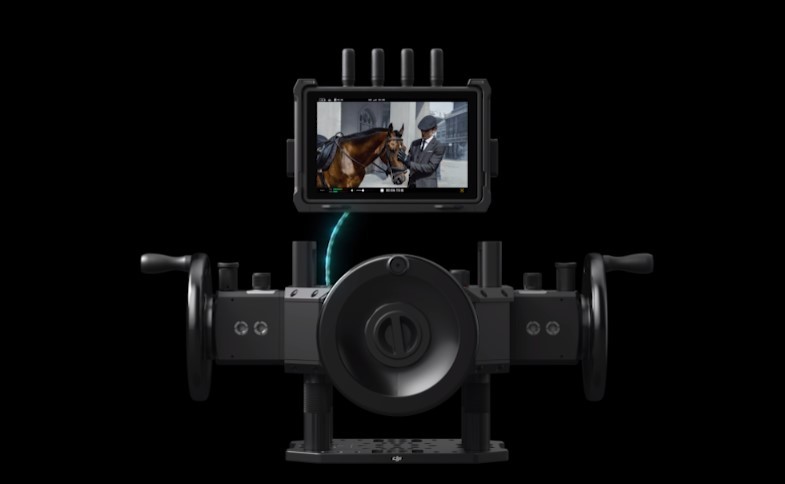

DJI Master WheelsやDJI Force Proに対応
映像レシーバーと高輝度遠隔モニターは、どちらもDJI Master Wheels [4]と一緒に使用することができ、Ronin 2もしくはRS 3 Proを使用時に、より高度なジンバル操作を実現します。このシナリオでは、DJI Transmissionを介して、オリジナルのデバイスが制御信号を直接伝送し、DJI Master Wheelsにアンテナを追加で取り付ける必要はありません。これにより、伝送性能が3倍強化され、信号の伝送範囲、安定性、耐干渉性が向上しています。
映像レシーバーと使用
遠隔モニターと使用
DJI LiDAR レンジファインダー (RS) - DJI Transmission ケーブルハブ
DJI LiDAR レンジファインダー (RS) - DJI Transmission ケーブルハブを使用して、DJI 映像トランスミッターをDJI LiDAR レンジファインダー (RS)やDJI RS フォーカスモーター (2022)に接続でき、独立したフォーカス調整やモニタリングを体験できます。RS 3 Proと接続することなく、レンズキャリブレーションやマニュアルレンズでのオートフォーカスを実現します。Ronin 4D ハンドグリップと接続すると、LiDARウェーブフォームで精密なマニュアルフォーカスを行うことができます。
加えて、DJI RS 3 Proと接続すると、安定化機能、遠隔モニタリング、ジンバル制御、LiDARフォーカスが統合された完全な撮影ソリューションをもたらします。
スタビライザーなし
スタビライザーあり

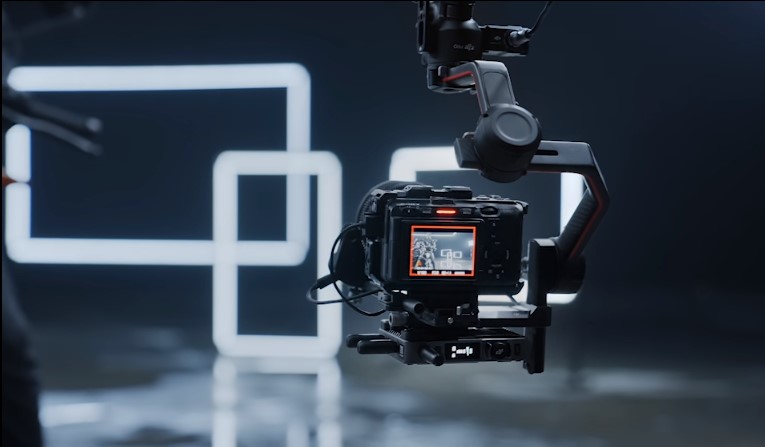

ミラーリング操作モード
RS 3 Proがジブ、ケーブルカム、車体に取り付けられている時、ミラーリング操作モード[5]を使えば、撮影現場のどこからでも、Sony製ミラーレスカメラのメニューを遠隔操作することができます。
Rui Zhong、撮影監督
Rui Zhong、撮影監督
「DJI Transmissionは、映像伝送の常識を覆します。制御とモニタリングがシームレスに統合された全く新しいワークフローを実現し、撮影の効率性を大幅に向上しています。最新技術を搭載しているDJI TransmissionをRoninスタビライザーと一緒に使用すると、この数年前のモデルでも新たな面を見せてくれます。DJI Transmissionを併用することで、Master Wheelsをより直感的に操作できたり、長距離からの遠隔操作で、より多彩な映像表現を実現することもできます。DJIが生み出すイノベーションが、映画業界全体に刺激を与えていますね。」
主な作品:One and Only、My Dear Liar、A Little Red Flower

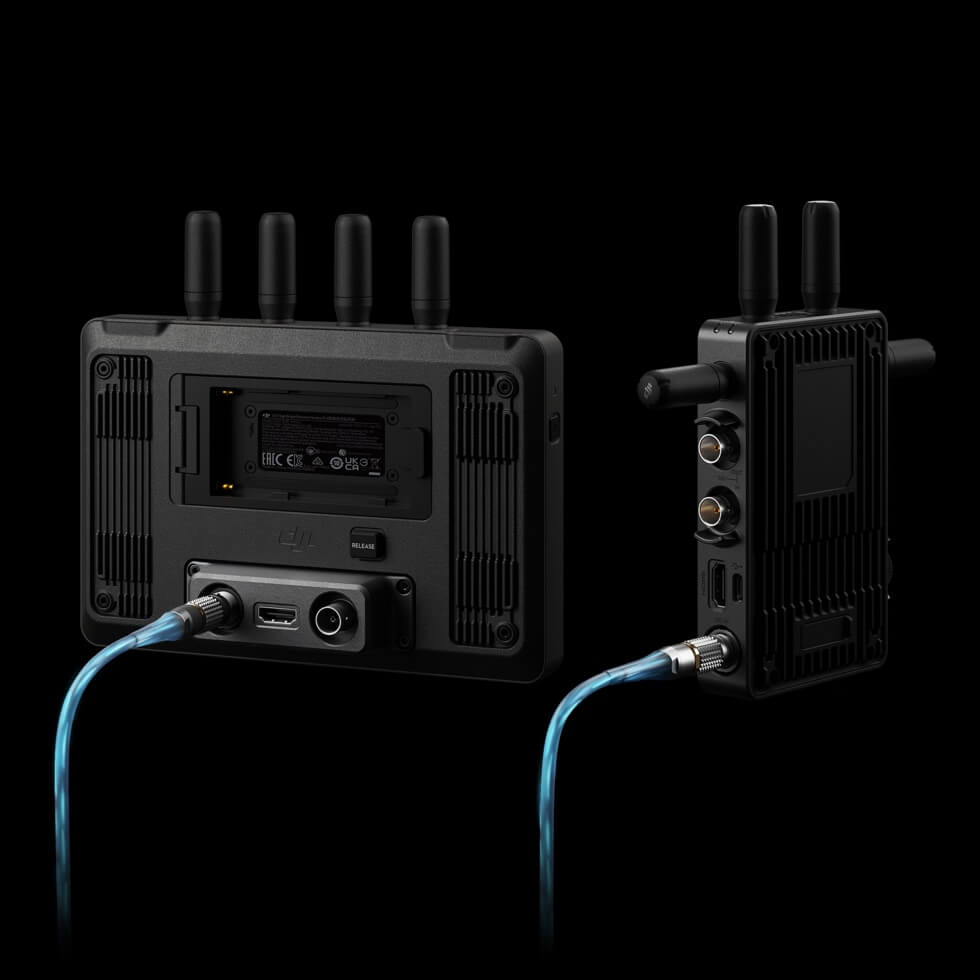

ポート&電源供給
オールインワン型設計

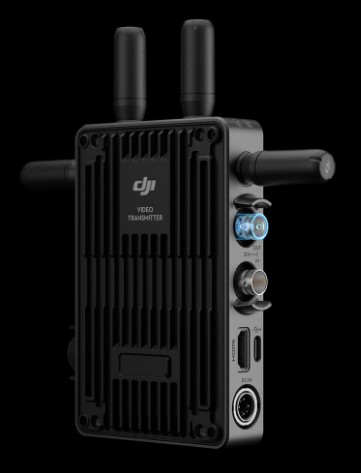

映像トランスミッターポート
3G-SDI ループアウト ポート
1080p/60fps動画の出力に対応。
3G-SDI 入力ポート
1080p/60fps動画の入力に対応。
HDMI 1.4 Type-A入力ポート
1080p/60fps動画の入力に対応。
USB Type-Cポート
音声通話とファームウェア更新用。
電源入力ポート [6]
6.8V〜17.6Vの電源入力。(CAN出入力、Ronin 2やRS 3 Proとの接続を含む) [4]

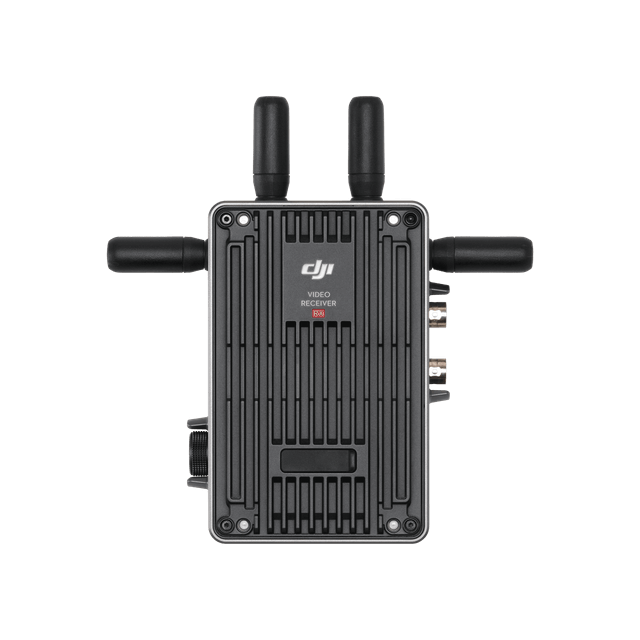

映像レシーバー ポート
3G-SDI出力ポート [6]
1080p/60fps動画の出力に対応。
HDMI 1.4 Type-A出力ポート [6]
1080p/60fps動画の入力に対応。
USB Type-Cポート
音声通話とファームウェア更新用。
電源入力ポート [6]
6.8V〜17.6Vの電源入力。(CAN入出力と、DJI Master Wheelsとの接続を含む)[4]

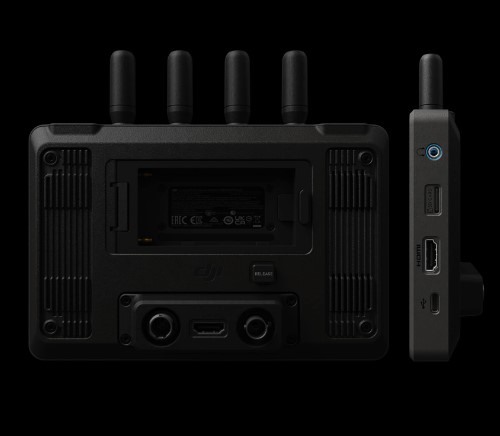

高輝度遠隔モニター ポート
3.5mmステレオジャック
リアルタイムで音声をモニタリング。
microSDカードスロット
モニター上での内部収録と再生用。
HDMI 2.0 Type-A入力ポート
4K/60fps動画の入力に対応。
USB Type-Cポート
ウェブカメラとファームウェア更新用。
電源入力ポート [6]
6.8V〜17.6Vの電源入力。(CAN入出力と、DJI Master WheelsやDJI Force Proとの接続を含む)[4]
HDMI 1.4 Type-A出力ポート [6]
1080p/60fps動画の出力に対応。
3G-SDI出力ポート [6]
1080p/60fps動画の出力に対応。

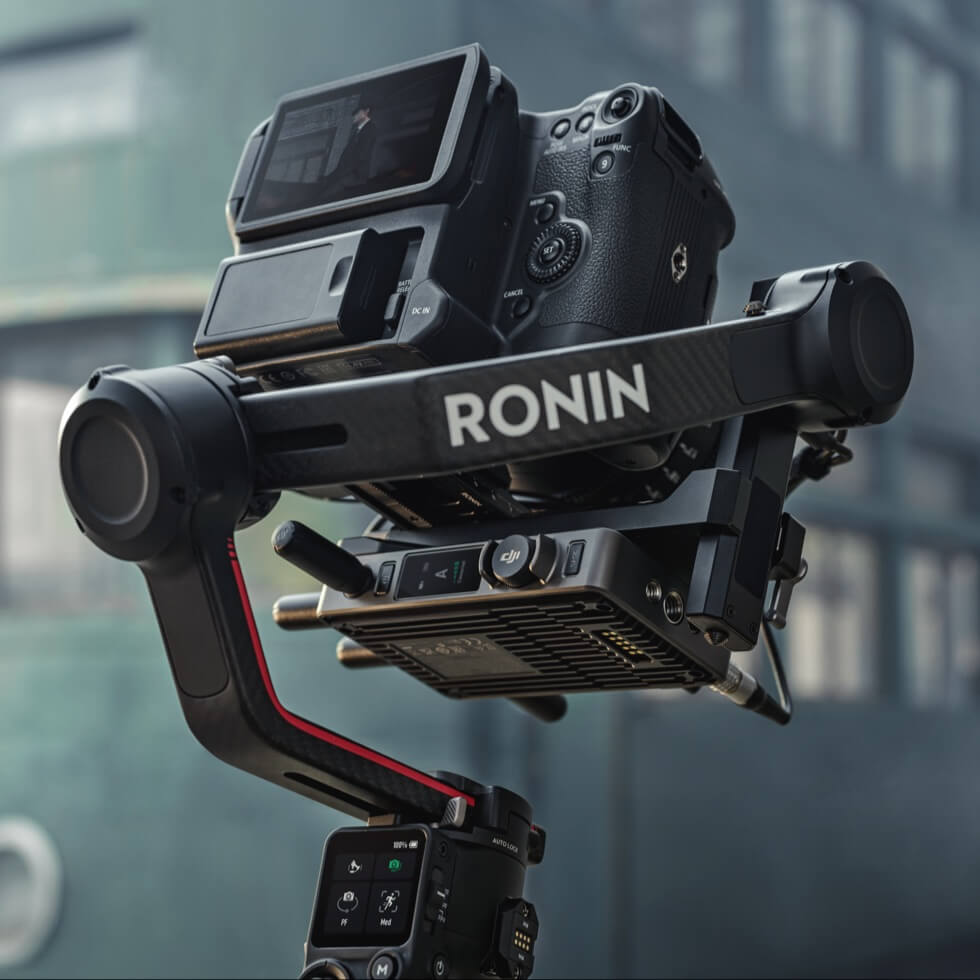

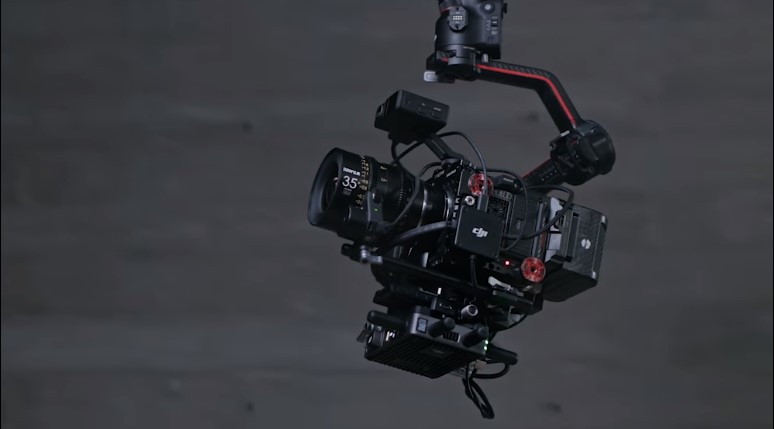

ジンバルから直接電力を供給
DJI Transmissionは、Ronin 2またはRS 3 Proとペアリングして、カスタム化された撮影ソリューションとして機能します。

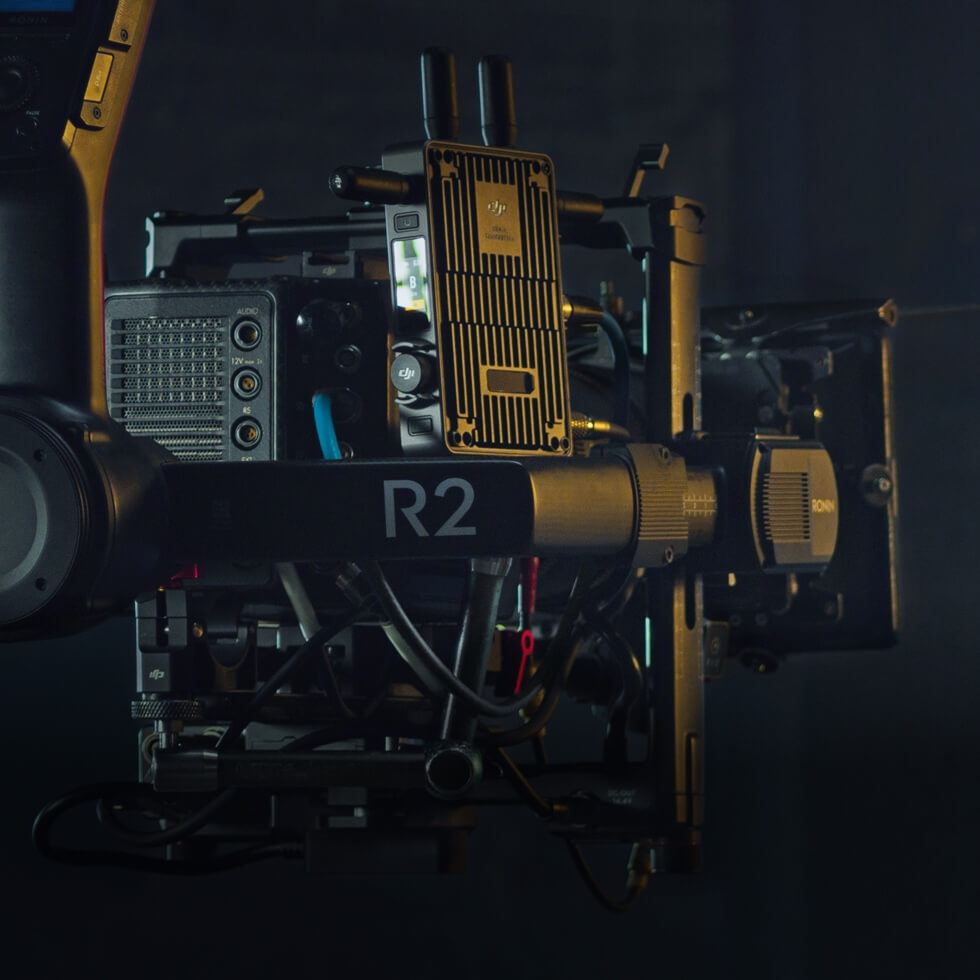

映像トランスミッターは、ジンバル部の底部にあるコールドシューに直接取り付けることができ、Ronin 2またはRS 3 Pro本体から直接電力供給を受けられるため、追加のバッテリーを使用する必要はありません。
Ronin 2に取り付け
RS 3 Proに取り付け
その他の電源供給方法

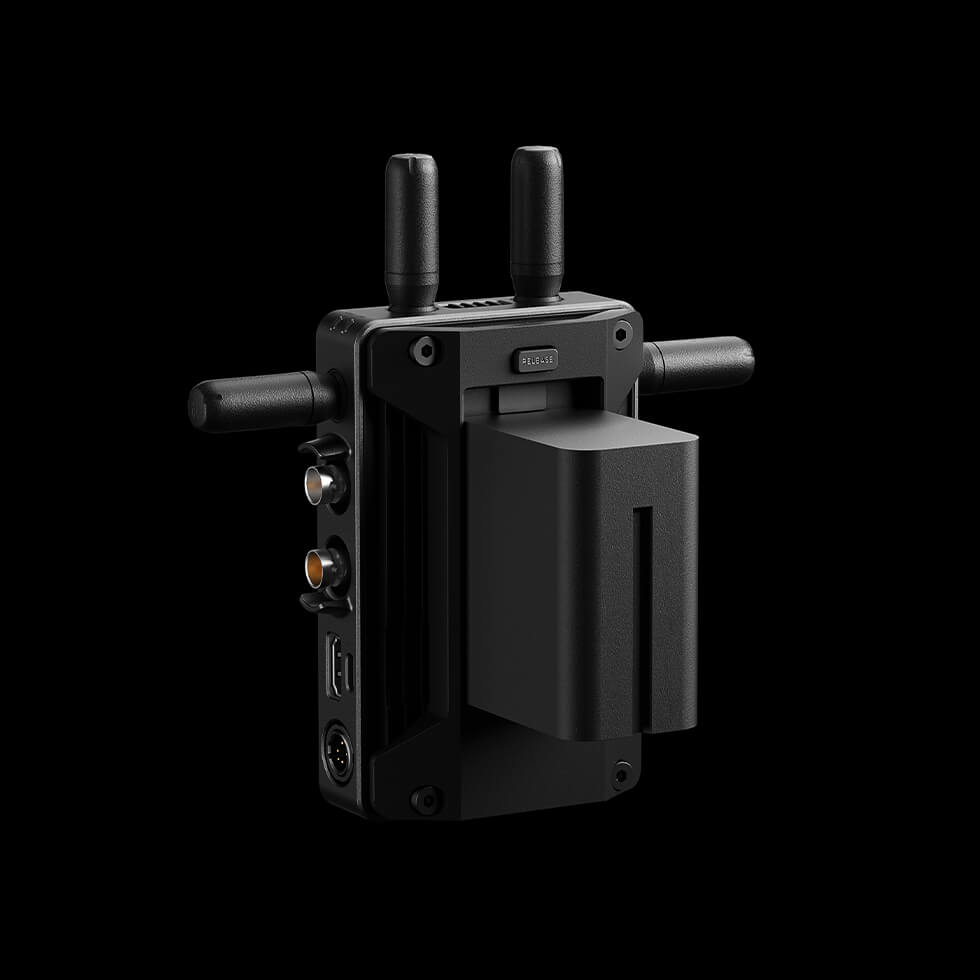

NP-Fバッテリーで電源供給

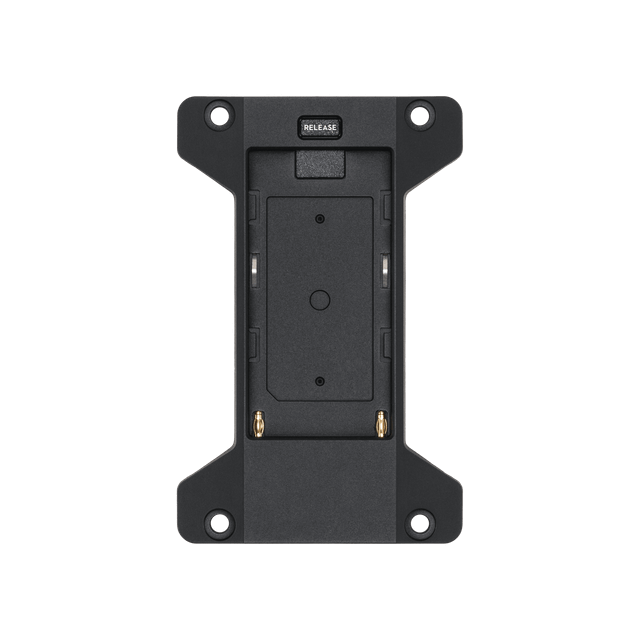

映像トランスミッター、高輝度遠隔モニター、映像レシーバーは、同梱のNP-F バッテリーアダプターを使って、様々なバッテリーの使用に対応。

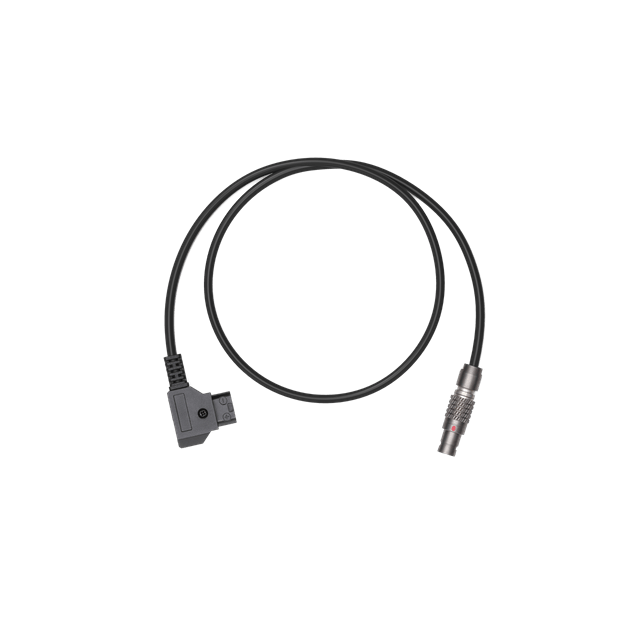

DC-INで電源供給
映像トランスミッター、高輝度遠隔モニター、映像レシーバーへの継続的な電源供給には、P-TAP - DC-IN電源ケーブルを使用して外部電源に接続することができます。

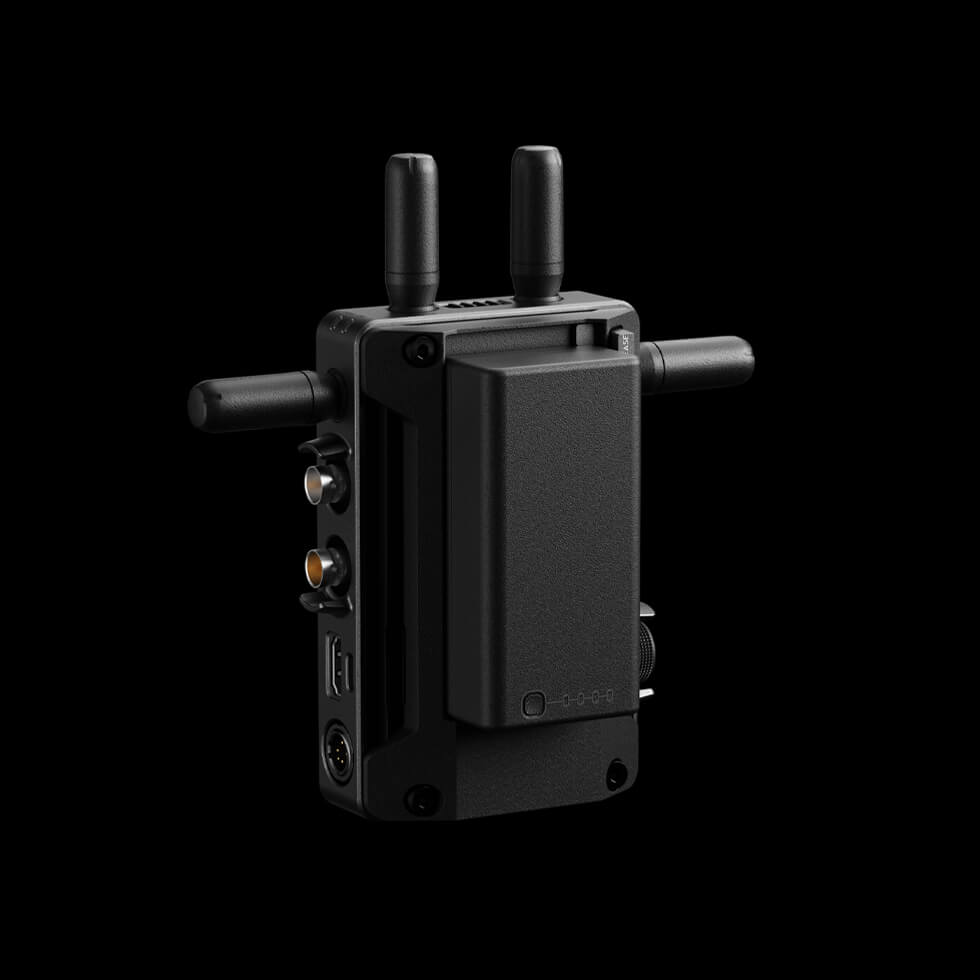

WB37バッテリーで電源供給
映像トランスミッター、高輝度遠隔モニター、映像レシーバーは、全てDJI WB37バッテリーに対応。
Vマウントバッテリーで電源供給
サードパーティ製のVマウントバッテリーアダプターを使用して、Vマウントバッテリーから映像トランスミッター、高輝度遠隔モニター、映像レシーバーに電源を供給することができます。映像トランスミッターと映像レシーバーの前面・背面にはポゴピンが搭載され、サードパーティ製バッテリーアダプターでカメラのVマウントバッテリープレートに同時に接続し、統合された給電を実現します。
* DFS周波数帯を使用する時は、現地の法律や規制を遵守してください。
1. 制御モード(配信モードをオフ)を使用し、FCCに準拠した、干渉のない標準的な環境で測定。(日本国内:4 km)
2. 別売になります。
3. カメラ制御ケーブルが必要です。対応カメラモデルの詳細は、対応カメラ一覧を確認してください。
4. 別売になります。
5. 対応のカメラモデルは、公式サイトのスペックページで確認してください。
6. これらの機能を使用するためには、追加アクセサリーを別途購入する必要があります。
